Sektionaltor FAQ

Wie wird ein Sektionaltor richtig ausgemessen und welche Maße gebe ich bei der Bestellung an?

Bei der Bestellung gibst du das benötigte lichte Durchfahrtsmaß des Sektionaltores an. Also die Breite und Höhe des von außen sichtbaren Torblattes. In der Standard-Montagevariante entspricht dieses Maß der lichten Gebäudeöffnung. Bei anderen Montagevarianten muss ggf. die Breite der Zarge und die Höhe der für das Tor benötigten Sturzfläche berücksichtigt werden. In diesem Beitrag erklären wir, wie das benötigte Bestellmaß ermittelt wird.
Gibt es Anleitungen und Videos, die den Einbau erklären?
Ja, zu allen Produkten findest du die Montage- und Bedienungsanleitungen und zu den meisten Produkten auch Montagevideos auf der jeweiligen Konfigurator-Seite. Sämtliche Montageanleitungen und Videos zu Sektionaltoren findest du außerdem hier.
Kann ich ein Sektionaltor mit Tür bestellen?
Ja, beim Hörmann Sektionaltor LPU42 und beim Krispol Sektionaltor Pro kannst du auch eine Tür im Tor konfigurieren.
Hier erfährst du mehr über Schlupftüren
Was ist der U-Wert bei Sektionaltoren?
Der U-Wert oder auch Ud-Wert ist eine allgemeine Maßeinheit für die Wärmedurchlässigkeit von Bauteilen. Um so geringer der U-Wert eines Bauteils ist, desto besser ist also seine Wärmedämmung. Für den Bauherren interessant ist dabei zumeist die Angabe des U-Wertes für das gesamte Bauteil im eingebauten Zustand. Der U-Wert von Sektionaltoren variiert vor allem je nach Größe und eventuellen Einbauten wie Schlupftür, Fenster oder Lichtband.
Alle Angaben zu den U-Werten von Sektionaltoren auf unserer Seite beziehen sich auf ein eingebautes Referenztor mit den Maßen 5000 x 2250 mm. Möchtest du den U-Wert für eine bestimmte Konfiguration wissen, kannst du diesen bei uns anfragen.
Welchen Garagentorantrieb sollte ich nehmen?
In unsere Konfiguratoren kannst du immer nur die Antriebe auswählen, die auch zu deiner Konfiguration passen und kompatibel sind. Falsch machen kannst du also nichts. Dennoch bieten die verschiedene Antriebe unterschiedliche Eigenschaften und Möglichkeiten der Bedienung.
Hier haben wir alle Antriebe in einer Übersicht gegenübergestellt.
Haben die Sektionaltore eine Lüftungsfunktion?
Grundsätzlich sind alle Sektionaltore für eine Lüftungsfunktion geeignet. Dabei klappt das oberste Paneel leicht auf, wie bei einem gekippten Fenster. Das unterste Paneel hebt sich leicht vom Boden. Ob eine Lüftungsöffnungsfunktion genutzt werden kann, hängt von der Wahl des Antriebs ab. In der Übersicht der Antriebe findest du alle Antriebe mit Lüftungsfunktion.
Hörmann bietet zusätzlich eine Lösung, wie das Lüften vollautomatisch und ohne Öffnung am Boden erfolgen kann.
Mehr zum automatischen Lüften.

Montageanleitungen und -Videos für Sektionaltore

Hier findest du alle Montage- und Bedienungsanleitungen für alle unsere Sektionaltore und für jeden Antrieb auf einen Blick.

Zeig mir mehr

Sektionaltor richtig ausmessen

Das Bestellmaß bei Sektionaltoren ist die Breite und die Höhe des von außen sichtbaren Torblattes. Darüber hinaus müssen einige weitere Maße geprüft werden um sicherzustellen, dass alle Montagebedingungen erfüllt sind.

Hier erfährst du, wie du das Bestellmaß korrekt ermittelst. Übrigens: wenn du bei uns ein Sektionaltor konfigurierst, kannst du dir im Reiter "Montage" über den Button "Montagebedingungen anzeigen" eine für deine Konfiguration individuelle Checkliste für alle wichtigen Maße und Voraussetzungen für die Standardmontage anzeigen lassen und als PDF abspeichern oder ausdrucken.

1. Bestellmaß ermitteln - Diese Maße brauchst du im Sektionaltor-Konfigurator
Bei der Bestellung musst du die lichten Tormaße angeben. Bei der Standardmontage entspricht das der lichten Breite und der lichten Höhe der Gebäudeöffnung.

Für die Breite messe knapp über dem Boden (A1) und knapp unter dem Sturz (A2) an der Innenseite der Leibung. Sollten die beiden Werte etwas voneinander abweichen, merke dir den größeren Wert für das Bestellmaß.

Für die Höhe messe jeweils knapp neben der Leibung (B1 / B2) die Höhe vom fertigen Fußboden bis zur Unterkante der Sturzfläche. Sollten diese beiden Werte um mehr als 1 cm voneinander abweichen, prüfe mit einer Wasserwage, ob der Boden von der einen zur anderen Seite ein Gefälle hat.

Tipp: Erstelle schon hier mit dem ermittelten Bestellmaß eine Konfiguration für dein Wunschtor. Lass dir die Checkliste der Montagebedingungen für deine Konfiguration anzeigen und habe sie bei Schritt 2 und 3 zur Hand.
2. Montageflächen prüfen - hier wird das Sektionaltor montiert
Für die Zarge des Tores werden jeweils seitlich der Öffnung Anschlagsflächen (C) von 10 cm Breite benötigt. Hier wird das Tor befestigt, die Wand muss also genau senkrecht und eben sein.

Oberhalb der Öffnung wird bis zur Decke noch eine gewissen Sturzhöhe (D) benötigt. Diese Fläche muss eben mit den seitlichen Anschlägen sein. Wie viel Platz hier gebraucht wird, hängt von der Wahl des Beschlagssystems ab. Hier hilft dir unsere Checkliste für deine individuelle Konfiguration.

Deckenabhängung: An der Decke werden entlang der Laufschienen tragende Abhängungspunkte benötigt. Ist deine Decke mit einer nicht tragfähigen Verkleidung versehen, musst du ermitteln wo unterhalb der Verkleidung mögliche Abhängungspunkte liegen.
3. Platzbedarf prüfen - diese Freiräume muss die Garage haben
Zuletzt musst du prüfen, ob unter der Decke und in den Raum hinein genug Platz ist. Die Deckenhöhe muss über die gesamte Einschubtiefe des Tores bzw. Länge des Antriebs eine gewisse Höhe haben. In diesem Bereich dürfen z. B. keine Querbalken oder Stahlträger verlaufen. Wie viel Platz hier benötigt wird, hängt von der gewählten Höhe des Tores, dem Beschlag und dem Antrieb ab. Auch hier hilft dir unsere Checkliste.

Zeig mir mehr

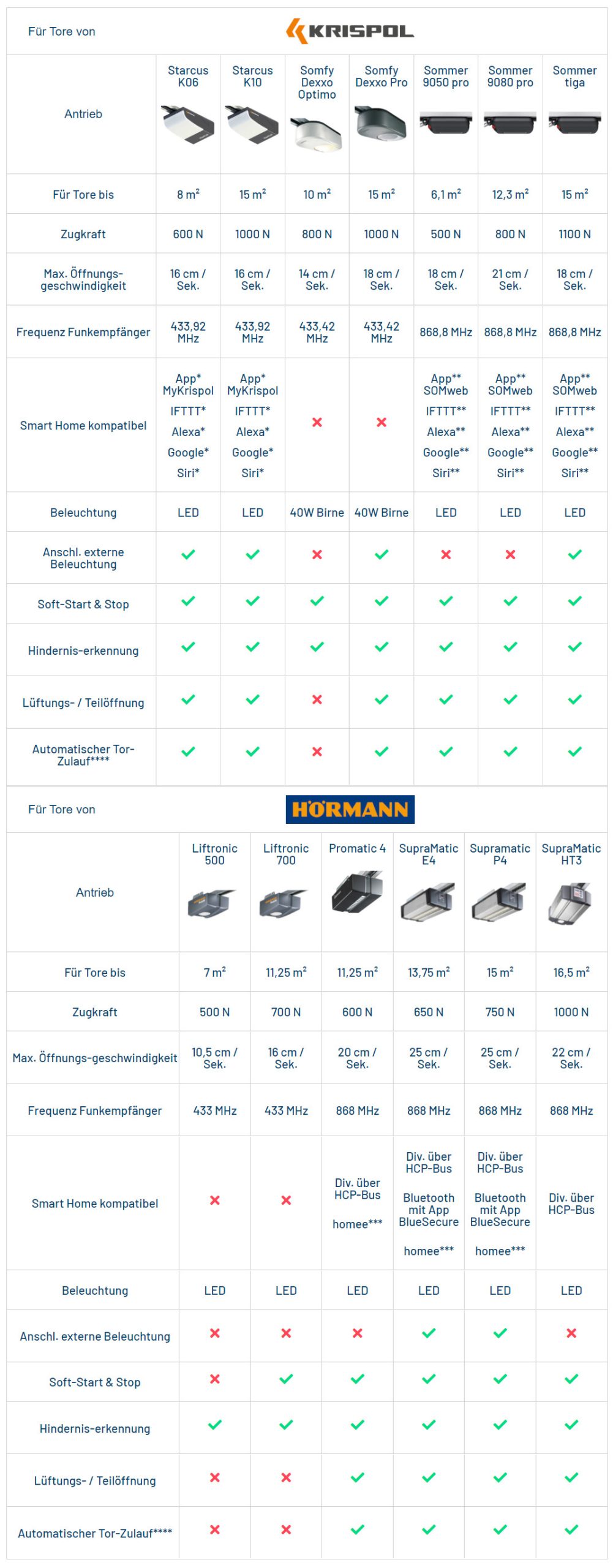

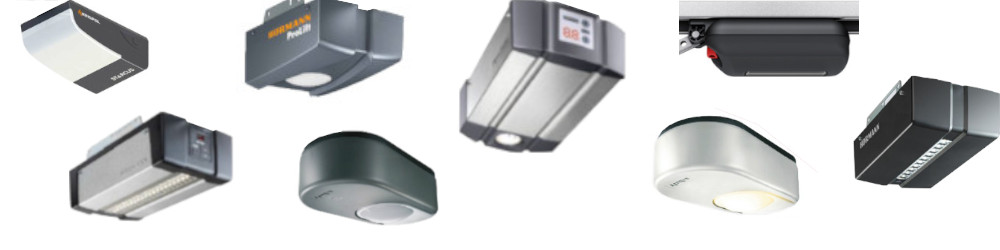

Sektionaltorantriebe im Vergleich

Die Antriebe die in unseren Konfiguratoren angezeigt werden, sind in jedem Fall auch für diese individuelle Konfiguration geeignet. Dennoch bringen die verschiedenen Antriebe unterschiedliche Eigenschaften und Möglichkeiten der Nutzung mit sich. Damit du den für deine Ansprüche passenden Antrieb auswählen kannst, haben wir alle Antriebe in einer Übersicht mit allen Daten und Fakten gegenübergestellt:

Für Tore von

Antrieb

Starcus K06

Starcus K10

Somfy Dexxo Optimo

Somfy Dexxo Pro

Sommer 9050 pro

Sommer 9080 pro

Sommer tiga

Für Tore bis

8 m²

15 m²

10 m²

15 m²

6,1 m²

12,3 m²

15 m²

Zugkraft

600 N

1000 N

800 N

1000 N

500 N

800 N

1100 N

Max. Öffnungs-geschwindigkeit

16 cm / Sek.

14 cm / Sek.

18 cm / Sek.

21 cm / Sek.

18 cm / Sek.

Frequenz Funkempfänger

433,92 MHz

433,42 MHz

868,8 MHz

Smart Home kompatibel

App* MyKrispol

IFTTT*

Alexa*

Google*

Siri*

App* MyKrispol

IFTTT*

Alexa*

Google*

Siri*

App** SOMweb

IFTTT**

Alexa**

Google**

Siri**

App** SOMweb

IFTTT**

Alexa**

Google**

Siri**

App** SOMweb

IFTTT**

Alexa**

Google**

Siri**

Beleuchtung

LED

40W Birne

LED

Anschl. externe Beleuchtung

Soft-Start & Stop

Hindernis-erkennung

Lüftungs- / Teilöffnung

Automatischer Tor-Zulauf****

Für Tore von

Antrieb

Liftronic 500

Liftronic 700

Promatic 4

SupraMatic E4

Supramatic P4

SupraMatic HT3

Für Tore bis

7 m²

11,25 m²

13,75 m²

15 m²

16,5 m²

Zugkraft

500 N

700 N

600 N

650 N

750 N

1000 N

Max. Öffnungs-geschwindigkeit

10,5 cm / Sek.

16 cm / Sek.

20 cm / Sek.

25 cm / Sek.

22 cm / Sek.

Frequenz Funkempfänger

433 MHz

868 MHz

Smart Home kompatibel

Div. über HCP-Bus

homee***

Div. über HCP-Bus

Bluetooth mit App BlueSecure

homee***

Div. über HCP-Bus

Bluetooth mit App BlueSecure

homee***

Div. über HCP-Bus

Beleuchtung

LED

Anschl. externe Beleuchtung

Soft-Start & Stop

Hindernis-erkennung

Lüftungs- / Teilöffnung

Automatischer Tor-Zulauf****

* in der Version “Starcus Pro”
**Zubehör SOMweb erforderlich
*** homee Cube erforderlich
****Lichtschranke erforderlich

Zeig mir mehr

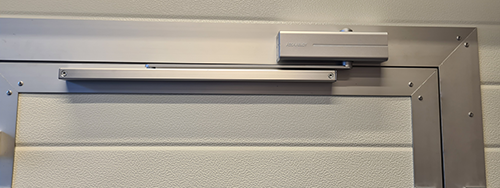

Sektionaltor mit Tür

Eine Schlupftür im Sektionaltor ermöglicht einen schnellen Durchgang für Fußgänger, ohne dass das Tor dafür geöffnet werden muss. Bauartbedingt öffnen Schlupftüren immer nach außen. Aus Sicherheitsgründen sind Schlupftüren nur bei Sektionaltoren mit elektrischem Antrieb möglich. Nur so kann über einen Mikroschalter elektronisch sichergestellt werden, dass ein Öffnen des Tores nur bei geschlossener Schlupftür möglich ist und Personenschäden, sowie Schäden am Tor und am Gebäude ausgeschlossen sind. Der Antrieb muss entsprechend eine Anschlussmöglichkeit für Schlupftüren haben. In unseren Konfiguratoren findet automatisch eine Prüfung statt, ob alle Voraussetzungen für eine Tür im Tor erfüllt sind. Folgendes Zubehör ist bei jeder Schlupftür inklusive:

Hörmann Schlupftür

Verfügbar für Tore bis 5m Breite
Durchgangsbreite: 830 mm oder 1140 mm*
Schwellenhöhe: 85 mm oder ohne Stolperschwelle**
Rahmenfarbe: Alu eloxiert oder in Torfarbe
Garnituren: Drücker- oder Wechselgarnitur in drei Farben
Verriegelung: Einfach- oder Mehrfachverriegelung

*Eine Durchgangsbreite von 1140 mm ist nur bei Schlupftüren ohne Stolperschwelle möglich.
**Eine Schlupftür ohne Stolperschwelle ist bei den Türpositionen Mitte, Mitte-links und Mitte-rechts möglich.

Krispol Schlupftür

Verfügbar für Tore bis 6m Breite (Industrietore bis 7m)
Durchgangsbreite: 840 mm oder 900 mm
Schwellenhöhe: 130 mm*, 90 mm oder 26 mm
Rahmenfarbe: Alu eloxiert oder in Torfarbe
Garnituren: Drücker- oder Wechselgarnitur in Alu oder Torfarbe
Verriegelung: Einfach-, Zweifach- oder Mehrfachverriegelung

*Bei einer Torbreite von mehr als 5m ist eine Schlupftür nur mit einer 130 mm hohen Schwelle möglich.

Zeig mir mehr

Garage automatisch lüften - mit einem Hörmann Sektionaltor

Mit dem richtigen Antrieb kann die Garage über das Sektionaltor gelüftet werden. Bei der “Lüftungsöffnungsfunktion” zieht der Antrieb das Torblatt nur ein kleines Stück an. Das oberste Paneel des Torblattes klappt dabei wie ein Fenster auf. Das unterste Paneel mit der Bodendichtung hebt dabei ein Stück vom Boden ab. Jedoch muss dieser Vorgang manuell erfolgen und die Öffnung im Bodenbereich erlaubt ein Eindringen von Laub, Schmutz und kleinen Tieren.

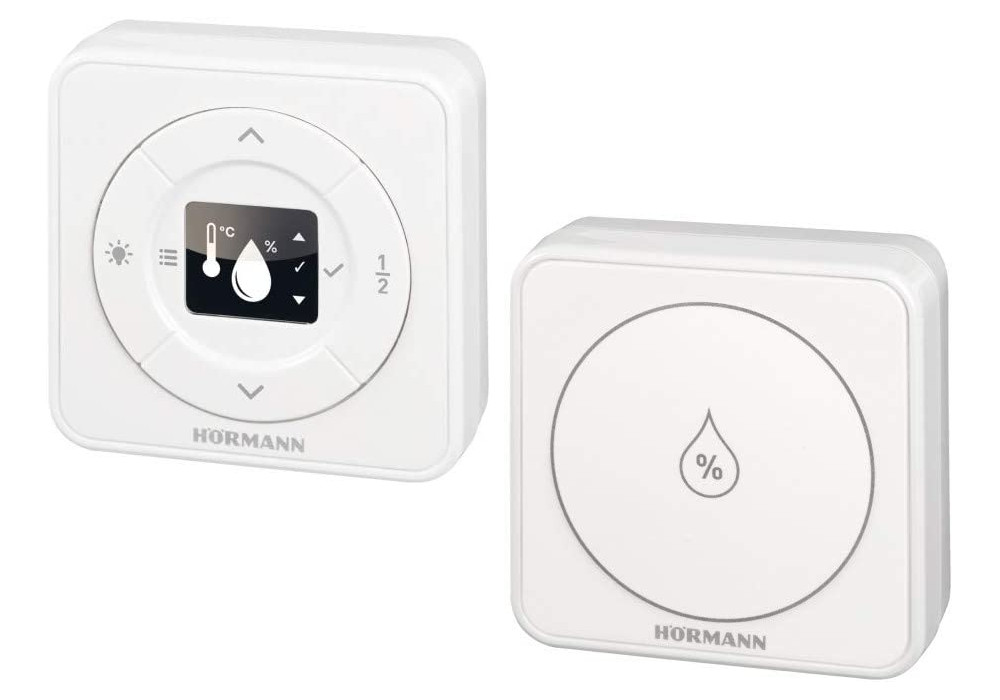

Automatisches Lüften mit Klimasensoren HKSI und HKSA

Für Hörmann Sektionaltore wurde spezielles Zubehör entwickelt, mit dem das Lüften vollautomatisch und bei den dafür idealen klimatischen Bedingungen erfolgt. Das System besteht aus einem Klimasensor für das Innere der Garage und einem Sensor für außen. Das System erkennt so, wenn die Luftfeuchte im Inneren der Garage höher ist als außen und wann der ideale Zeitpunkt zum Lüften ist. Die gewünschten klimatischen Bedingungen können dabei selbst festgelegt werden, der Antrieb führt dies dann gemäß der gewählten Programmierung automatisch aus.

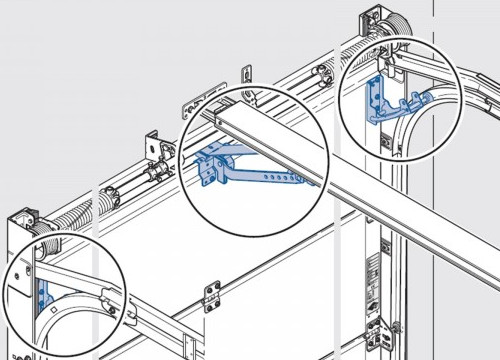

Keine Öffnung am Boden durch Klapprollenhalter

Die zusätzlichen “Klapprollenhalter” ermöglichen das Aufklappen des obersten Paneels in eine Kipp-Stellung, ohne dass sich das Tor am Boden öffnen muss. Die Komponenten können auch einzeln genutzt werden, z. B. manuelles Lüften ohne Sensoren aber mit Klapprollenhalter und andersherum. Ab einer Torbreite von mehr als 3m, wird das Set Klapprollenhalter aus Sicherheitsgründen um eine “Vorauseilende Lichtschranke” ergänzt.

Das automatische Lüften kann beim Antriebszubehör für diese Tore ausgewählt werden (ein Hörmann-Antrieb der Serie 4 vorausgesetzt):

HÖRMANN Sektionaltor RenoMatic HÖRMANN Sektionaltor LPU 42 HÖRMANN Sektionaltor LPU 67 Thermo

Zeig mir mehr

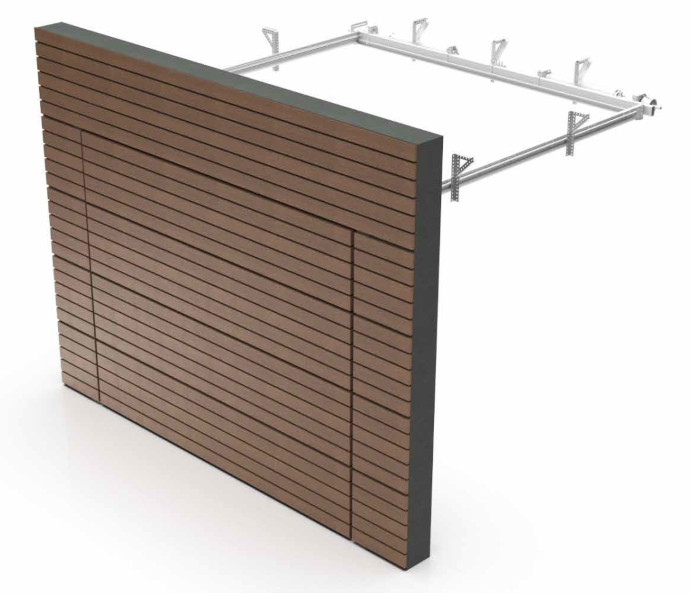

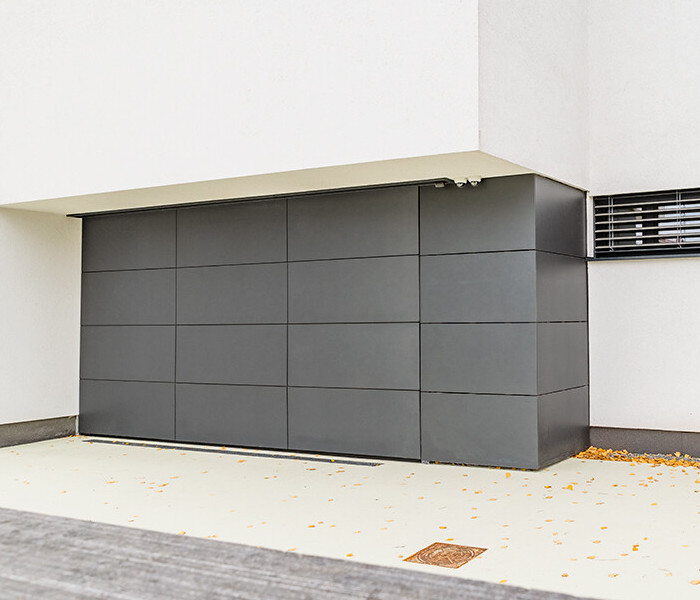

Flächenbündige Garagentore

Das unsichtbare Garagentor! Mit einem flächenbündigen Sektionaltor mit bauseitig gewählter Beplankung kannst du das Sektionaltor unauffällig in der Fassade verstecken. Bauherren steht heute eine Vielzahl an modernen Fassadensystemen aus unterschiedlichsten Materialen zur Auswahl, welche auch für das Verkleiden von Sektionaltoren genutzt werden können. So kann eine übergangslose und einheitliche Fassadenansicht mit integriertem Sektionaltor geschaffen werden.

Für ein optimales Ergebnis sollte dieses Vorhaben möglichst früh in der Bauplanung berücksichtigt werden. Die bauliche Situation, das gewählte Fassadensystem und der Aufbau der Torglieder sind aufeinander abzustimmen.

Anfrageformular flächenbündiges Sektionaltor

Fülle das Formular mit den ersten wichtigen Angaben aus. Falls dir eine Information noch nicht vorliegt, lass dieses Feld einfach leer. Wir nehmen anhand deiner Angaben eine erste kostenlose Prüfung vor, ob ein flächenbündiges Garagentor mit der gewünschten Beplankung grundsätzlich möglich ist. Gerne unterstützen wir dich dann bei der Rohbau-, Fassaden- und Torplanung bis hin zur Montage und Verkleidung deines Fassadentores.

Datenschutzerklärung

Zeig mir mehr

SEKTIONALTORE

Finde den richtigen Sektionaltor-Konfigurator

Hersteller

Breite

Höhe

Isolierung

Maßanfertigung

Schlupftür

Fenster / Lichtband

Vollverglasung

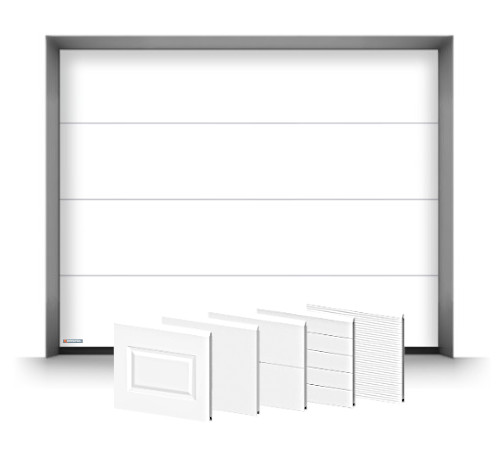

Sektionaltor Classic

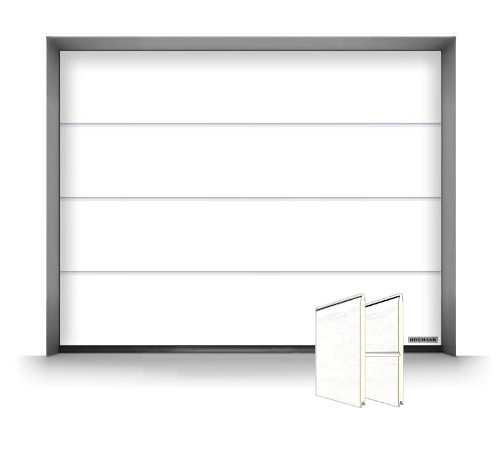

Sektionaltor RenoMatic

Sektionaltor Pro

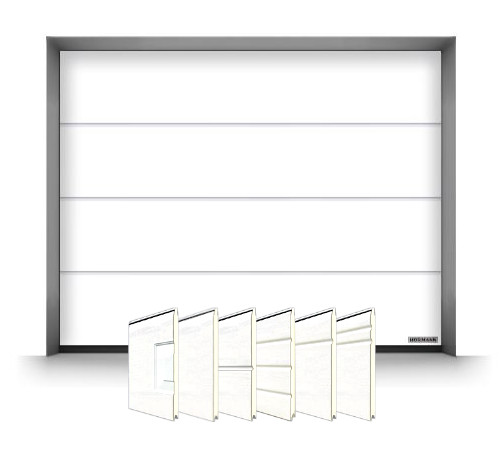

Sektionaltor LPU 42

Sektionaltor Thermo 60

Sektionaltor LPU 67

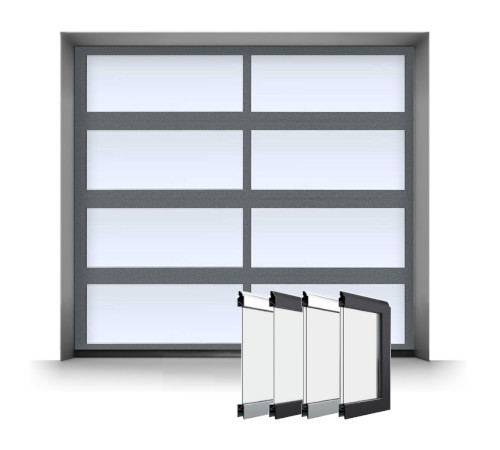

Sektionaltor Glas
